제품 상세정보
원래 장소: 중국
브랜드 이름: Norson
지불과 운송 용어
최소 주문 수량: 1 세트
가격: $7000-50000
포장 세부 사항: 컨테이너
배달 시간: 5~8일
지불 조건: L/C, D/A, D/P, T/T
공급 능력: 10은 / 일에서 설정했습니다
처리 용량: |
사용자 정의 |
소재: |
스테인리스 스틸 |
운영비: |
낮은 |
제어 모드: |
자동 |
적용: |
기름 물 분리 |
용량: |
사용자 정의 |
설치: |
가볍게 |
보증: |
1년 |
처리 용량: |
사용자 정의 |
소재: |
스테인리스 스틸 |
운영비: |
낮은 |
제어 모드: |
자동 |
적용: |
기름 물 분리 |
용량: |
사용자 정의 |
설치: |
가볍게 |
보증: |
1년 |

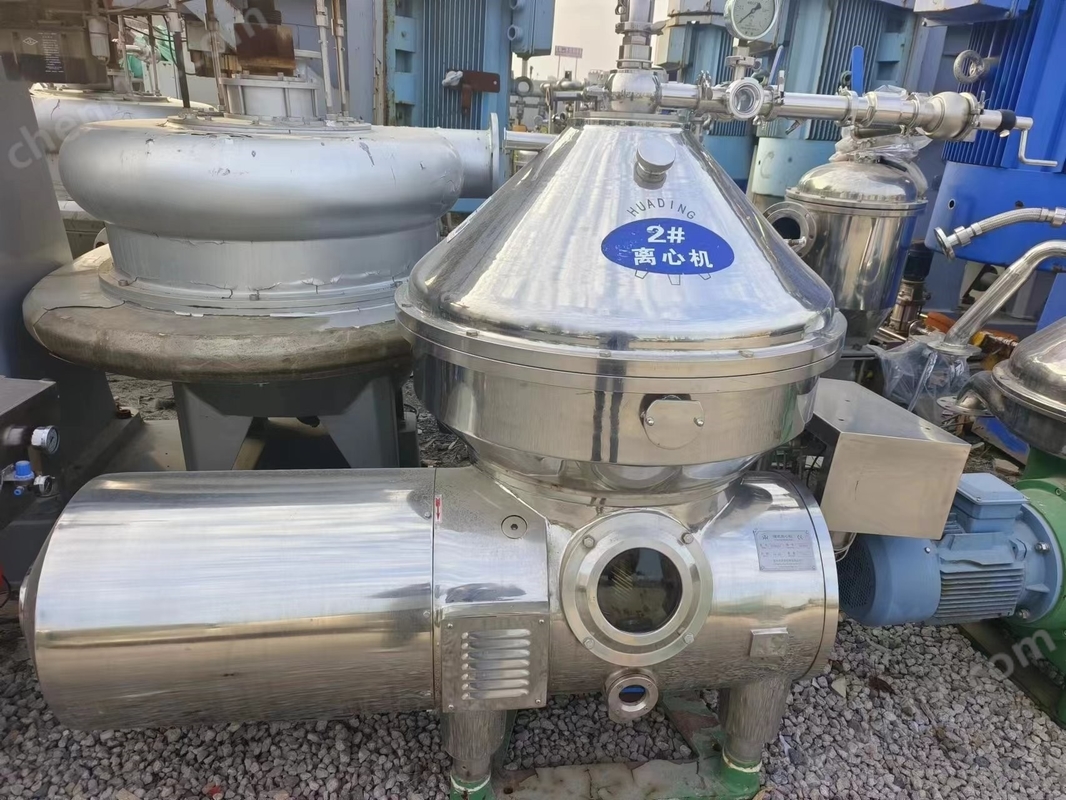

디스크 분리기는 수직 분리기입니다. 드럼은 수직 샤프트의 상단에 설치되어 있으며 전기 모터가 전송 장치를 통해 고속으로 회전하도록 구동됩니다.드럼-디스크에 함께 쌓인 디스크 모양의 부품들이 있습니다.. 디스크 사이에는 작은 틈이 있다. 디스크는 피침형이며, 반 피침각은 고체 입자와 디스크 표면의 마찰각보다 크다. 일반적으로 30°~45°,그리고 디스크의 수는 50~180입니다.; 디스크 틈은 0.5 ~ 2mm입니다. 서스펜션은 드럼의 중앙에 위치한 공급 파이프를 통해 드럼에 추가됩니다. 서스펜션은 디스크 사이의 틈을 통과 할 때,고체 입자는 원심분리기의 작용으로 디스크에 정착하여 퇴적물을 형성합니다.퇴적물은 디스크의 표면을 따라 미끄러져 디스크에서 분리되어 드럼의 가장 큰 지름 부분에 축적됩니다.분리 된 선명한 액체는 액체의 출구에서 배 배에서 배출됩니다.디스크의 기능은 고체 입자의 퇴적 거리를 단축하고 드럼의 퇴적 영역을 확장하는 것입니다.드럼에 디스크를 설치하는 것은 크게 분리기의 생산 능력을 향상드럼에 축적 된 고체는 PLC 제어에 의해 자동으로 배charge됩니다 (배charge 시간은 조정 할 수 있습니다).디스크 분리기는 고체 입자 지름 0의 서스펜션과 에뮬션 처리에 적합합니다.0.001에서 0.5mm, 고체-액성 밀도 차이는 0.01kg/dm 이상이고 고체 농도는 5% 미만입니다. 디스크 분리기는 화학, 의약품, 가벼운 산업, 식품,바이오디젤, 석유 및 운송 부문으로 인해 콤팩트한 구조, 작은 발자국 및 큰 생산 용량.
액체와 고체의 3단계 분리가 발생하면 혼합 액체는 디스크 뭉치의 공급 구멍을 통해 디스크 사이의 틈으로 들어갑니다.그리고 다른 밀도에 따라 무거운 액체와 가벼운 액체로 나?? 다.무거운 액체는 디스크의 내부 표면을 따라 드럼 벽으로 흐르고 가벼운 액체는 중앙으로 흐릅니다.그리고 오버플로우 포트와 센트리피탈 펌프를 통해 각각 배출됩니다.공급 구멍은 무거운 액체 층과 가벼운 액체 층의 접점에 위치해야합니다. 이것은 중립 층이라고 불립니다.여기서 k는 가벼운 액체와 무거운 액체의 밀도 비율입니다., R1 및 R2는 각각 무거운 액체와 가벼운 액체의 배출 출구 반지름입니다. 공급 구멍이 중립 층과 일치하지 않을 경우,방출된 무거운 액체 또는 가벼운 액체는 순수하지 않습니다.이 때, 중량 액체 또는 가벼운 액체의 배charge 출구 반지름은 중성 층의 위치를 조정하기 위해 변경 될 수 있습니다.드럼의 액체는 디스크 뭉치에 의해 많은 얇은 층으로 나뉘어 있기 때문에, 분리는 얇은 층에서 수행되며 원심 회전 퇴적 거리는 매우 짧으며 분리 속도를 크게 향상시킵니다.디스크 분리기의 분리 인수는 상대적으로 높습니다, 4000 ~ 12000에 도달하고, 드럼에 많은 디스크가 있기 때문에 퇴적 면적은 크게 확장되고 분리 효율은 상대적으로 높습니다.
제품 구조와 작동 원리
작동 원리:
드럼은 높은 속도로 회전하고, 물질은 피원장 작용으로 공급 파이프에서 지속적으로 드럼으로 들어갑니다.더 무거운 고분자는 침체층을 형성하기 위해 드럼 벽에 퇴적되어 드럼에 남아 있습니다.가벼운 액체 상태는 내부 액체 고리를 형성하고, 그것은 계속적으로 드럼의 상단에있는 오버플로 포트에서 드럼에서 넘쳐납니다.그리고 넘쳐나는 액체는 액체 출구로 배출됩니다.고체 스래그는 PLC에 의해 자동으로 방출됩니다.
제품 특징:
1드럼과 같은 주요 부품은 304 스테인리스 스틸로 만들어집니다.전체 기계의 부품이 물질에 접촉하는 것은 장비의 내구성 및 장기 사용 수명을 보장하기 위해 304 스테인리스 스틸입니다., 그리고 사용자의 생산 공정 위생 요구 사항을 충족하고 GMP 요구 사항을 충족합니다.
2사용자의 재료 특성 및 프로세스 요구 사항에 따라 드럼 내부, 디스크 간격, 분배 콘, 분리 링 및 기타 구성 요소의 구조를 최적화하십시오.
3- 스웨덴에서 수입된 SKF 오리지널 베어링을 사용하여 장비 고장을 줄이고 서비스 수명을 연장합니다.
4원심분리기는 작은 공간을 차지하고 설치 및 디버깅이 간단합니다. 전체 기계는 작동을 위해 완전히 밀폐되어 안전하고 위생적이며 좋은 사용 환경을 가지고 있습니다.
5. 장비는 PLC 제어를 사용하여 재료 및 생산 요구 사항에 따라 인간화 된 프로그램 제어를 실현 할 수 있으며 자동 및 수동 슬래그 배출의 이중 기능을 가지고 있습니다.매우 편리하고 유연하게 작동안전 생산을 달성하기 위해 폭발 방지 모터를 선택할 수 있습니다. 재료 응용 범위는 넓습니다.
6액체-액체-고체 3단계 분리 과정은 최종 제품의 품질, 기름-물 분리, 우유 탈유, 다양한 용매,바이오디젤 메틸 에스테르와 글리세롤 분리, 그리고 필터링 과정으로 제거 할 수없는 일부 불분해 유체 불순물 및 준비 과정에서 잔류 입자.
이 유형의 액체-액체-고체 분리 장비를 사용하면 액체-액체-고체 3 단계 분리 문제를 더 잘 해결할 수 있습니다.
주요 사양 및 기술적 매개 변수
| 항목 | 제품 모델 | DHC500 3단계 디스크 분리기 |
| 드럼 | 생산용량 | 3000~6000L/h (프로세싱 용량은 재료의 종류에 따라 달라집니다) |
| 드럼 속도 | 6738rpm | |
| 슬래그 배출 시간 및 간격 시간 | 재료의 특성에 따라 슬래그 배출 시간은 0.1~0.9초이며, 슬래그 배출 주기는 1~240분까지 조절할 수 있습니다. | |
| 전기 모터 | 모터 속도 | 1460r/min |
| 모터 전력 | 15Kw | |
| 시작 시간 | 6~18분 | |
| 휴식 시간 | ≤25분 | |
| 업무 지표 | 피드 입압 | 0-0.1mpa |
| 출력 압력 | 0-0.3mpa | |
| 작동 물 압력 | 0.2mpa≤p≤0.45mpa | |
| 소음 수준 | ≤ 80dB | |
| 최대 진동 수준 | 1.5mm/s | |
| 다른 것 | 기계 무게 | 1720kg |
| 전체 차원: 길이 x 너비 x 높이 | 1780x1500x1900mm |
